立窑的概述、结构及其内衬

时间:12-05-22 栏目:水泥回转窑 作者:回转窑 评论:0 点击: 7,684 次

一. 概述
立窑是一种竖式固定床熟料煅烧设备:含煤生料球从窑顶喂入窑内,料球自上而下
运动,空气自下而上运动。其物理化学变化与回转窑大致相同,将立窑自上而下分为三
带:预热带、高温烧成带和冷却带。
二. 立窑结构
1.立窑形状
窑体形状对物料在窑内的运动和气流在窑内的分布具有重要意义。常见有四种:直
筒形立窑,喇叭形立窑(图 7.3) ,哑铃形立窑,矩形截面立窑。
机械化水泥立窑系统

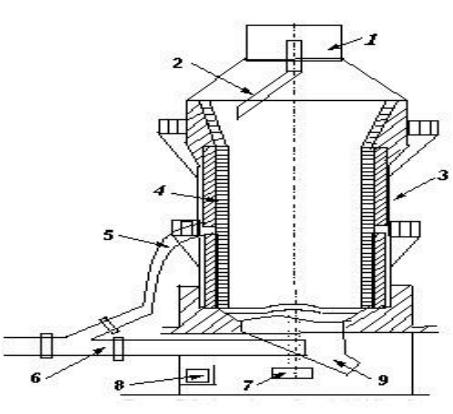

图 7.3 机械化水泥立窑系统
1.烟囱; 2.撒料溜子; 3.窑体; 4.耐火砖; 5.腰风管;
6.底风管;7.传送装置;8.电动机;9.密封卸料.

2.内径与高度
窑的内径由煅烧产物性质,温度,操作灵活程度等因素来确定。一般对煅烧白云石
的立窑内径在 1.6-2.5m,石灰石的立窑 2.4-4.0m,水泥立窑<2.5m。
立窑高度决定于物料在窑内预热、煅烧和冷却时间。以立窑的高径比 KL = H/D 来
表征。
水泥窑高径比 3~4,对于温度高(1650℃)煅烧的白云石高径比 6~7.6,立窑高径比在
10 以上。
3.立窑内衬
立窑内衬材料的要求耐高温,散热少,具有一定强度。如图 7.3,立窑内衬分三层,
最里层为工作层,中间为永久层,次外层为隔热层,最外层为壳体钢板。预热带和冷却带要求工作层耐磨损和耐热冲击,而煅烧带还要求抗高温的气体腐蚀作用。 4.布料装置     基本要求: 均衡窑内通风阻力, 尽可能消除或减少靠近窑壁孔处孔隙率过大的现象。合理布料的方法是大块布料于窑的中心,中小块于四周,以使风量沿截面保持均匀。 5.出料装置     要求保证出料时窑内物料均匀下降。窑内三带相对位置不被破坏。常用的三种出料装置为:拖板出料机,圆盘出料机以及摆动齿辊出料机 6.通风装置     由于立窑中燃烧需要大量空气,所产生的烟气也需要及时排出。因此必须设置鼓风和排风装置。根据风管插入窑体的位置分为底部鼓风(中心鼓风)和腰部鼓风(周边鼓风)两种方式。立窑的排气装置主要由窑罩和烟囱组成(自然排风) ,或机械排烟。 7.密封装置     加大窑内鼓风量对立窑生产有利,加强窑的密封性也是十分关键。常用的密封装置有三道闸门和料封管。
